微机消谐装置
微机消谐装置

一、装置概述
保定众达电气有限公司生产的微机消谐装置,可防止电压互感器在发生铁磁谐振时烧毁甚至爆炸.本装置利用高性能单片机作为检测、控制的核心元件.具有运算速度快,性能稳定,抗干扰能力强等优点.使用固态继电器,动作可靠,不易损坏,解决了使用电阻在大电流时易损坏的缺点.系统可以消除铁磁谐振,还可以区分过电压,单相接地故障.

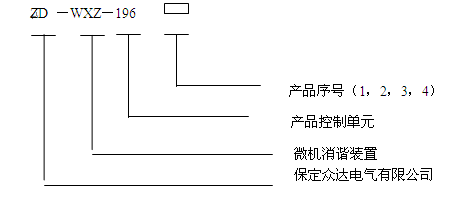

二、型号说明


三、技术参数

(1) 工作电源:AC/DC220V(不分极性) 其它情况可特殊定做;
(2) 运行环境温度:-20℃ ~+60℃;环境湿度:大湿度90%,表面无凝露;
(3) 可消谐振:17Hz(1/3分频),25Hz(1/2分频),50Hz(工频),150
(3倍频)
四、装置特点
(1) 在铁磁谐振时进行快速消除,在过电压,单相接地等故障时给出报警信号并显示保存相关信息;
(2) 适用于35KV以下各种电压等级,各种谐振频率(1/3分频、1/2分频、工频、3倍频)适用范围广泛;
(3) 无需整定和调试,开机自检后自动进入运行状态,设备维护量低;
(4) 实时显示,记录铁磁谐振发生时间及相关参数(电压和频率);
(5) 以接点闭合方式输出或语音报警输出;
(6) 可存储20重故障信息供追忆和显示;
(7) 可以配置通信接口(RS485接口);
(8) 可以配置微型打印机可以及时打印输出故障报告(故障类型、故障时间及4种频率的电压分量);
五、外形尺寸图及接线原理图

  • 1、2:装置工作电源,可接交流220V或直流220V(不区分正负极,110V 需特殊订货).
  • 3:接大地.
  • 4和8接母线PT开口三角电压,5、6、7为空位.
  • 9:备用端子.
  • 10、11、12:为RS232/RS485通讯接口.

当通讯接口为232时,10为发送端TXD, 11为接受端RXD,12为通讯地.
当通讯接口为485时,10为A+, 11为B-,12为备用空端子.
端子接线介绍

  • 13、14:备用端子.
  • 15、16:失电告警信号输出点(无源干结点,不是标准配置,需要时订货时请说明).
  • 17、18:装置故障告警信号输出点(无源干结点).
  • 19、20:系统接地告警信号输出点(无源干结点).
  • 21、22:系统谐振告警信号输出点(无源干结点).
  • 23、24:系统过电压告警信号输出点(无源干结点).



六、装置的工作原理
本装置采用高性能的单片微机作为核心元件,对PT开口三角电压(即零序电压)进行遁环检测.正常工作情况下,该电压小于30V,装置内的大功率消谐元件(固态继电器)处于阻断状态,对系统运行不产生影响.当PT开口电压大于30V时,系统出现故障.消谐装置开始对此信号进行数据采集,通过电路对信号进行数字测量、滤波、放大等数字信号处理技术,然后对检测到的数据进行分析、计算,得出故障类型,如果当前是铁磁谐振,系统立即启动消谐电路,使固态继电器导通,让铁磁谐振在阻尼作用下迅速消失.此时,CPU系统进行记录、存贮,并自动报警、显示谐振信息(时间、频率、电压值).如果电路是过电压或单相接地故障,微机系统检测后,分别给出显示和报警,并记录、存贮有关故障信息.CPU系统处理完后,返回起始状态,并继续检测电路中的状态.
七、装置软件构成
本装置采用C语言和汇编语言编制软件,软件由监控程序、运算程序、诊断程序、消谐、故障记录等部分构成.由实时监控程序完成电压检测、采样、诊断、消谐、时钟、键盘命令以及显示等任务.
八、装置硬件构成
(1) 电源部分:本装置采用高频开关电源,具有抗干扰能力强、允许输入电压波动范围大等特点.输入电压范围宽,可以交,直流使用.
(2) 主机部分:
(3)本装置的指挥控制中心CPU采用高性能的单片机构成,运算速度快、控制能力强,运行安全可靠等特点.系统设置看门狗电路,可防止系统运行或干扰造成的死机现象,设备可以****可靠运行;
(4) 内置大容量程序存贮器EPROM,存贮各类操作指令;
(5) 内置大容量数据存贮器RAM,存贮各类数据运算结果、相关内容等;
(6) 数据采集部分:是将外界采集的模拟量转换为数字量以备计算机处理;
(7) 显示部分:大屏幕汉字液晶屏幕,作时钟用,发生故障时,显示相关故障信息;
(8)消谐控制部分:当发生各种铁磁谐振时,控制启动大功率固态继电器,快速消除各种故障.
九、装置安装
本装置可以安装在配电柜内或端子箱中,根据用户使用情况装置可接入低于35KV的系统中.
“工作电源”端子即可接交流电源,也可不分极性接直流电源.其电压范围均为:150~250V;
“外报警”端子接外报警信号,该端子无故障时为一对常开接点.故障发生时闭合,至故障消失后延时约1分钟.其接点容量为DC 220V,0.5A.
